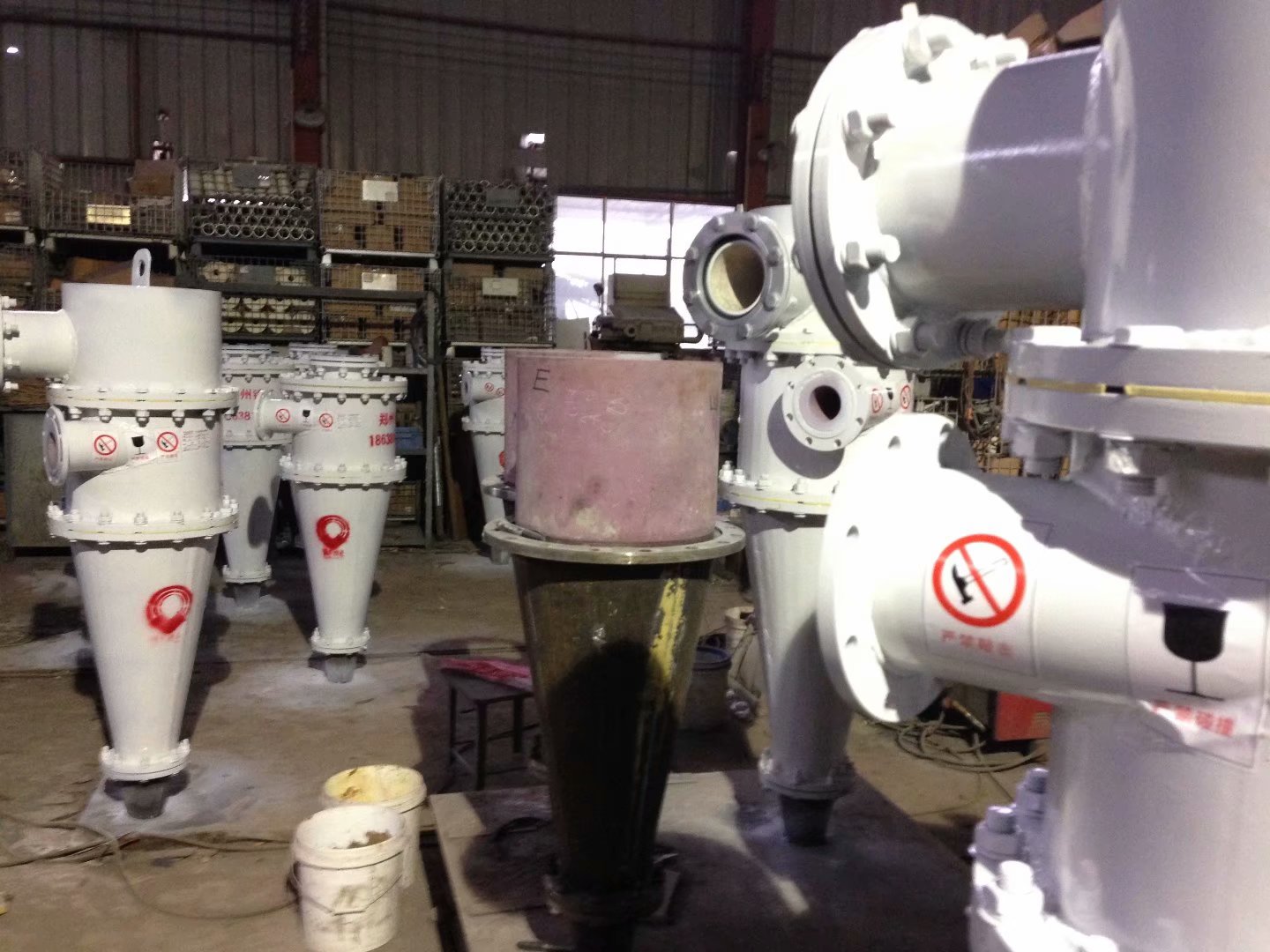

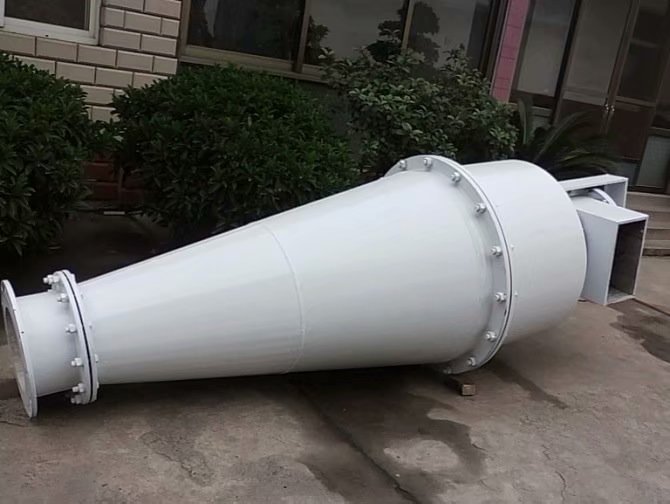

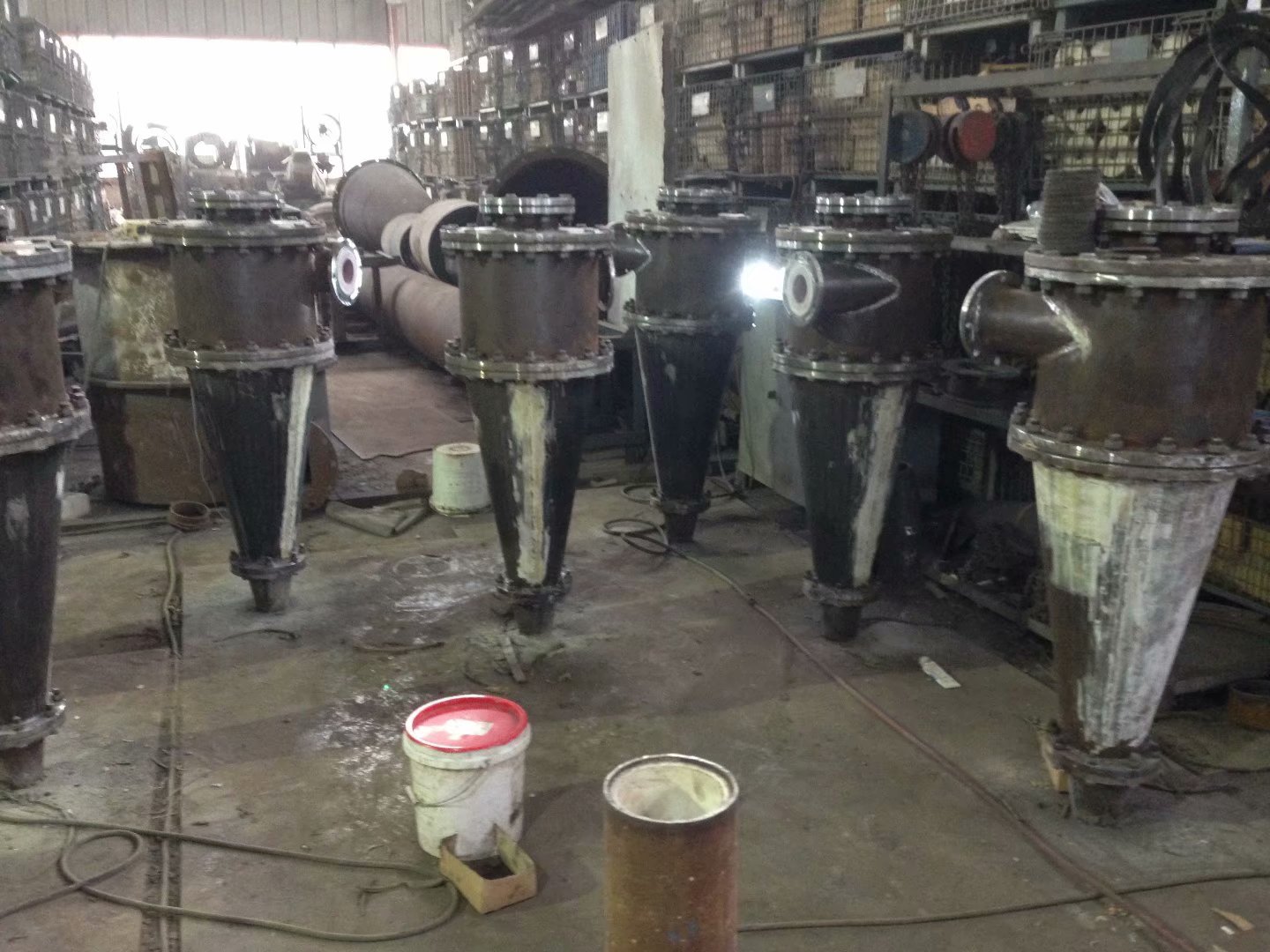

旋流器錐體

    旋流器錐體是一種利用流體壓力產生旋轉運動的裝置。當料漿以一定的速度進入旋流器，遇到旋流器壁后被迫做回轉運動。由于料漿中的固體顆粒所受的離心力大，能夠克服水力阻力向器壁運動，并在自身重力的共同作用下，沿器壁螺旋向下運動，而細小的顆粒及大部分水則因所受的離心力小，未及靠近器壁即隨料漿做回轉運動。在后續給料的推動下，料漿繼續向下和做回轉運動，于是粗顆粒繼續向周邊濃集，而細小顆粒則停留在中心區域，顆粒粒徑由中心向器壁越來越大，形成分層排列。隨著料漿從旋流器的柱體部分流向錐體部分，流動斷面越來越小，在外層料漿收縮壓迫之下，含有大量細小顆粒的內層料漿不得不改變流動方向，轉而向上運動，形成內旋流，自溢流管排出，成為溢流，而粗大顆粒則繼續沿器壁螺旋向下運動，形成外旋流，最終由底流口排出，形成沉砂。
